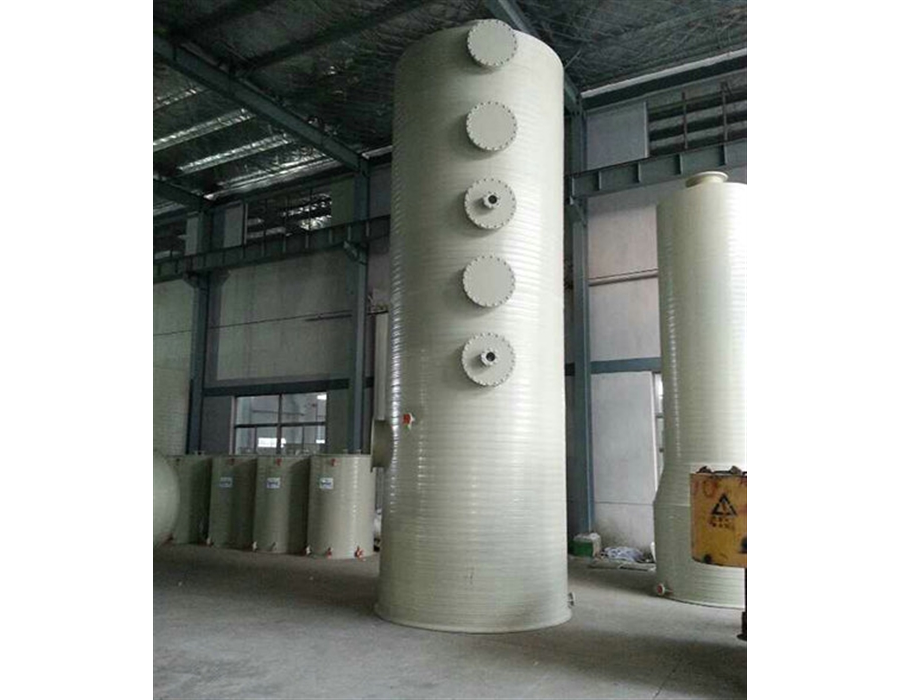

旋流板喷淋塔
旋流板塔是一种喷射型塔板洗涤器，塔板叶片如固定的风车叶片，气流通过叶片时产生旋转和离心运动，吸收液通过中间盲板均匀分配到叶片，形成薄液层，与旋转向上的气流形成旋转和离心的效果，喷成细小液滴，甩向塔壁后。液滴受重力作用集流到集液槽，并通过降液管流到下一塔板的盲板区，具有一定风压，风速的待处理气流从塔的上部进，下部出。气流与吸收液在塔内作相对运动，并在旋流塔板的结构部位形成很大表面积的水膜，从而大大提高了吸收作用。每一层的吸收液经旋流离心作用调入边缘的收集槽，再经导流管进入下一层塔板，进行下一层的吸收作用。
